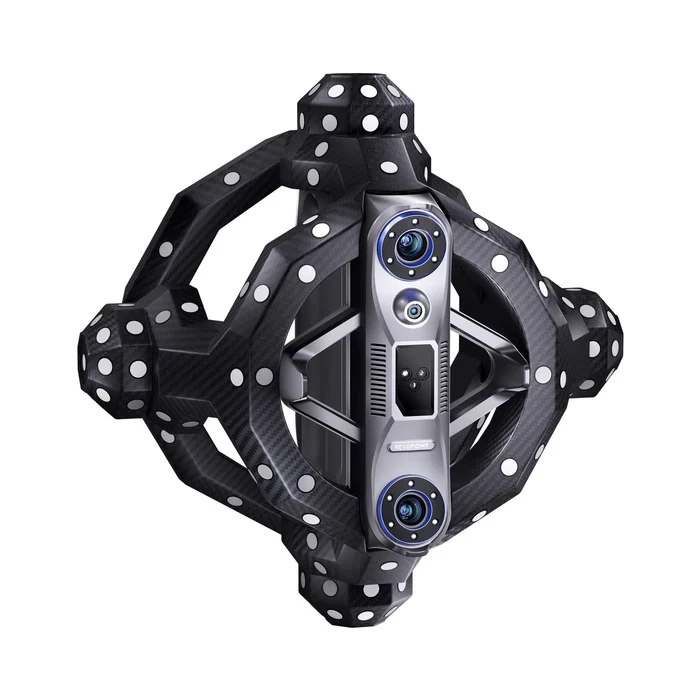

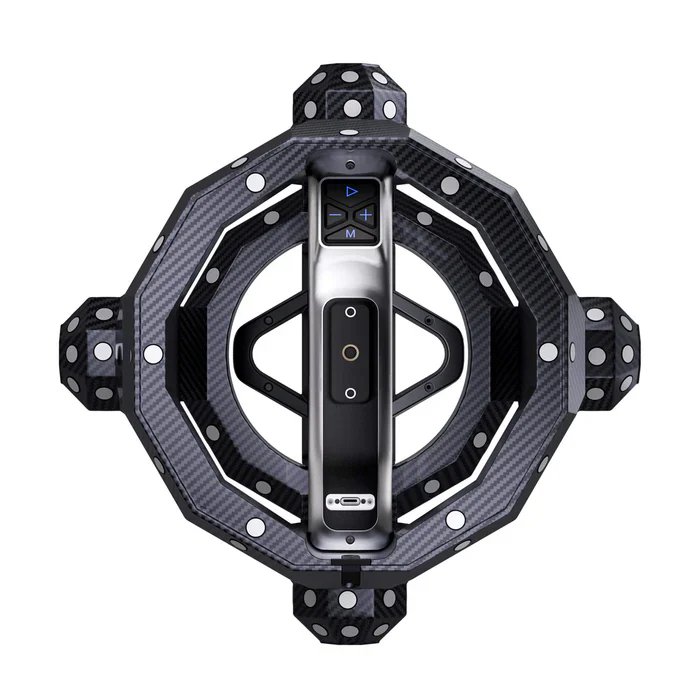

Trackit – Optical Tracking 3D Scanner

Præcision, hastighed og fleksibilitet – fra små komponenter til store konstruktioner.

Trackit er en avanceret optisk tracking 3D-scanner, der kombinerer høj hastighed, volumetrisk præcision og fuldautomatisk kalibrering – uden behov for markører.
Med en målenøjagtighed på 0,02 mm + 0,04 mm × L(m) og et scanningsområde fra 10 mm til 6 meter, leverer Trackit professionel 3D-scanning til kvalitetskontrol, reverse engineering og designoptimering.

Hurtig, fleksibel og præcis

• Hurtig scanning: 30 blå krydslinjelasere sikrer op til 1,5 millioner målepunkter pr. sekund – selv på mørke eller blanke overflader.

• Volumetrisk præcision: ±0,02 mm + 0,04 mm × længden i meter – ideel til tekniske målinger og inspektion.

• Objektstørrelse: Scanner alt fra små komponenter (10 mm) til store emner (6 m) uden tab af nøjagtighed.

• Marker-fri scanning: Avanceret optisk tracking eliminerer behovet for markører – hurtigere opsætning, hurtigere scanning.

To scanningsmodi – ét system

• Optical Tracking Mode: Brug Trackit med sin base station for fuld positioneringsstyring og maksimal præcision.

• Standalone Handheld Mode: Scan frit i hånden – perfekt til områder, som ikke er synlige for basestationen.

Dual Blue Laser Capture Modes

• Fast Scan (30 Cross Lines): Dækker store flader hurtigt og effektivt – selv uden spray.

• Detail Mode (Single Line): Fanger dybe huller, gear, riller og komplekse strukturer med høj præcision.

Automatiseret kalibrering

Trackit kalibrerer sig selv via et dual-axis gimbalsystem, som sikrer perfekt justering uden menneskelige fejl.
Det sparer tid, reducerer opsætning og garanterer stabile resultater – hver gang.

Robust konstruktion og avanceret teknologi

• Kulstofarmeret ramme: Stabilitet uden deformation, selv under længere sessions.

• Intelligent temperaturstyring: Sensorer overvåger konstant temperaturen for at forhindre nøjagtighedsdrift.

• Auto repositioning: Flyt basestationen under store scanopgaver (op til 11 m³ trackingvolumen) – systemet holder automatisk styr på referencepunkterne.

• Arbejdshøjde: 1,5–4 meter med op til 2,8 × 2,8 m trackingområde.

Realistisk tekstur og CAD-integration

Med sit højopløselige RGB-kamera indfanger Trackit realistiske teksturer og farver.
De færdige modeller kan bruges direkte i software som Revo Measure og Revo Design til:

• Nøjagtig dimensionel måling

• GD&T-analyse

• Modelafvigelser og sektionering

• Scan-to-CAD konvertering og reverse engineering

Understøttede filformater

PLY · OBJ · STL · ASC · 3MF · GLTF · FBX

Produktvideo Revopoint Track it

Indeholder

• Trackit 3D Scanner

• Base Station (Tracker)

• Tripods til scanner og tracker

• Auto Calibration Dual-Axis Gimbals

• Kalibreringsplade og pole

• Kabler, strømforsyning og adaptere

• Magnetiske markører og ankerblokke

• Robust transportkuffert på hjul

Ideel til

• Industridesign og produktudvikling

• Reverse engineering og prototyping

• Kvalitetskontrol og præcisionsmåling

• Uddannelse og forskning

Trackit 3D Scanner kombinerer avanceret optisk tracking med automatisk kalibrering og ekstrem præcision.
Fra små komponenter til store strukturer – ét system dækker det hele.
